結構化佈線系統
何謂結構化佈線系統 (Structured Cabling)？
結構化佈線系統即按照國際標準規範施工的佈線系統，在台灣主要參考的佈線系統標準規範是ANSI/TIA/EIA-568B(568C) ，其他有 TIA-569-B、TIA-598-C、TIA/EIA-606-A、J-STD-607-A、TIA-758-A 等可以做為輔助與補充。
「施工有依據」、「測試有標準」即為結構化佈線系統的最高原則。

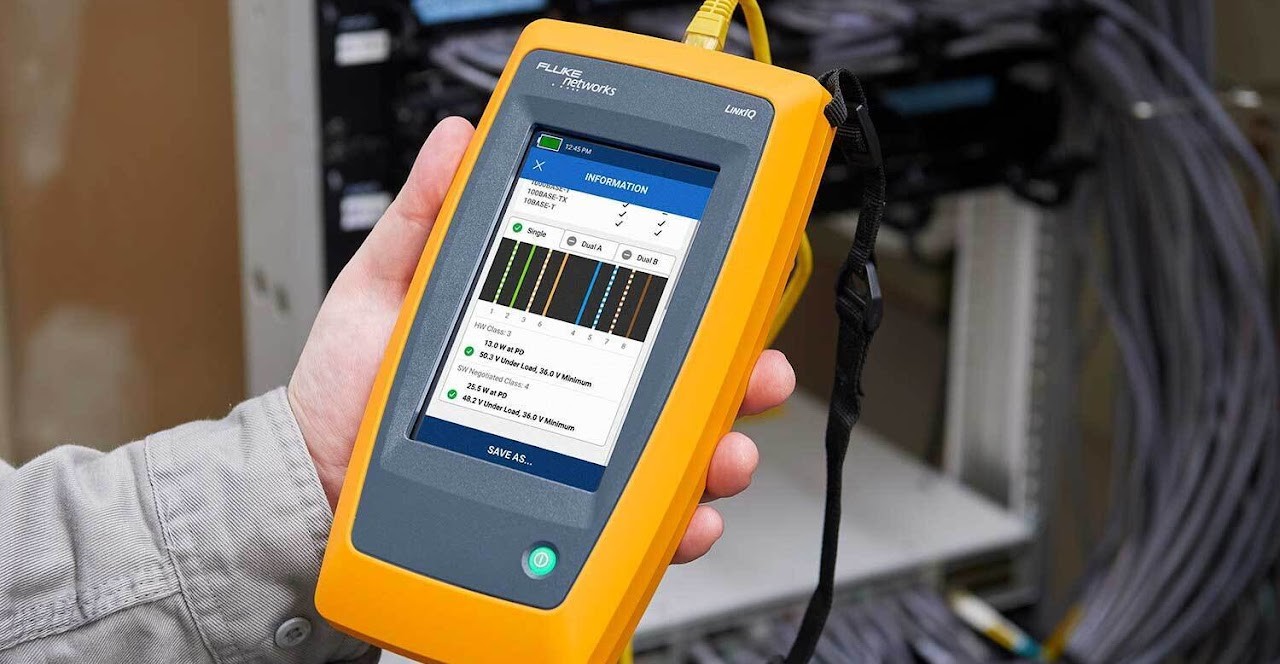

纜線分析儀檢測每條 Channel 是否通過測試
結構化佈線系統的優點：
- 擴充性與相容性：一次佈線解決完電話、視訊、音訊、控制、傳真、POE、WIFI、安防、門禁所有的線路需求，可變更、可擴充、可轉換，靈活彈性的運用，不需要每次為了更改需求而重新佈線。

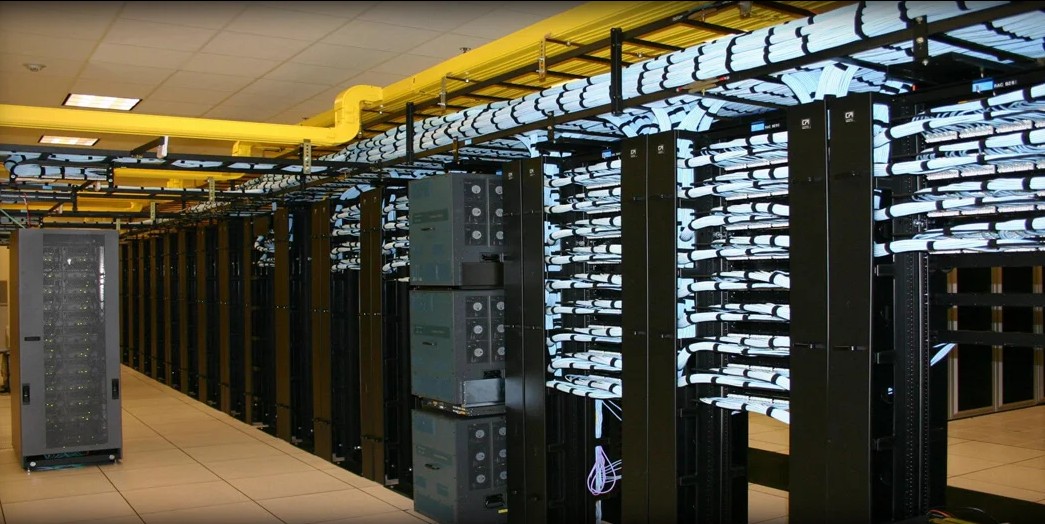

- 減少佈線量體：整合後的佈線量體減少了線路體積，管道間與線槽內不再塞滿各式不同線路，線路不再壅塞打結，清楚的標示與顏色管理可防止誤拆舊線，大大減少了維護的困難度。
- 可靠度：纜線歸纜線，網路歸網路，通過測試標準的纜線可靠度保證了網路的可靠度，當網路遇到問題時，不需要再懷疑纜線是否有異常，除非物理損壞，否則佈線系統的可靠度無庸置疑。
常見的盲點
- Q: 佈線系統就是佈網路線？
A: 纜線與網路的概念是分開的，佈線系統並非只能傳輸網路，也可以傳輸視訊、音訊、電話、傳真、甚至傳輸自動控制訊號與電力，合規的佈線系統必須可以傳輸大部分的有線訊號。 - Q: 佈線施工人員有提供 Fluke 測試報告就好了？
A: 驗收並非只看測試報告，纜線分析儀是否有定期校正？施工完後業主是否有抽測？最重要的是逐一測試的當下，業主是否陪同在旁邊檢查逐一測試完的結果？這些都和測試報告一樣重要。 - Q: 結構化佈線系統就是整線整得很好看的網路線？
A: 標準規範裡面並未定義整線何謂好看，整線好看不如顏色管理與標示清晰正確，適當的顏色管理有助於日後的維運，標示清晰正確有助於查找問題，整線只是以上的妥善維運管理方式都達到之後的必然結果。 - Q: 結構化佈線系統很貴？
A: “購買符合安全法規的車輛” 不等於 “購買昂貴的車輛”，同理可證，符合施工規範的結構化佈線系統不等於昂貴的佈線系統，昂貴的原因是材料與人工成本，使用較低價的產品與較低的人工未必不能達成結構化佈線系統。 - Q: 為什麼不要再自己打水晶頭？
A: 佈線系統使用 Permanent Link (永久鏈路)，兩端是資訊插座，顧名思義是施工完成後永遠不再變動的部分，可以異動的是 Patch Cord，使用 Patch Cord 方便你調整所需的長度。此外，手工夾具無法保證每一次夾的都可以通過纜線分析儀的檢測，建議使用工廠製作並有提供測試報告的 Patch Cord，以確保整條鏈路的纜線品質都在標準範圍內。
